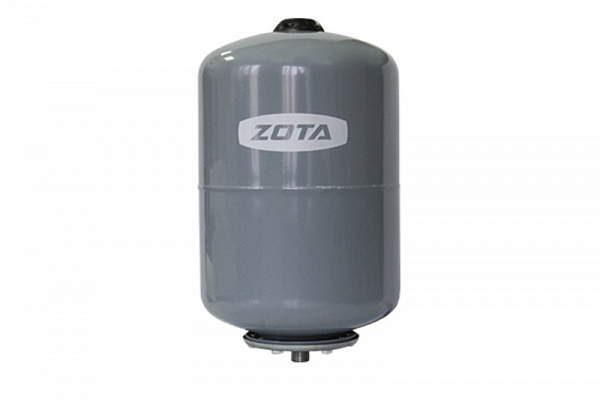

Подбор расширительного бака для СО

Расширительный мембранный бак предназначен для компенсации температурного расширения теплоносителя или воды, с температурой от 1 до 99°С. В качестве теплоносителя для для систем отопления может использоваться сетевая вода по СНиП 2.04.07, а также водно-гликолевые смеси (раствор до 50% гликоля). Запрещено использовать горючие, химические жидкости, воду с абразивными веществами и механическими примесями, которые могут повредить мембрану и вывести из строя бак.

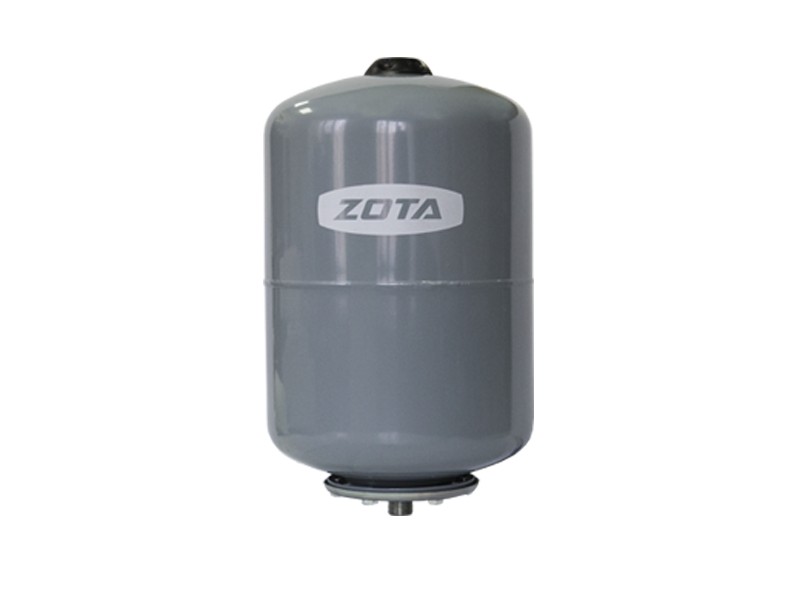

Мембранные баки представляют собой стальную емкость, разделенную, сменной мембраной из искусственного каучука EPDM, на 2 камеры (водяную и воздушную).В воздушной камере находится, предварительно закаченный на заводе воздух под давлением

При нагреве, расширяющийся теплоноситель, попадает в водяную камеру, а по мере охлаждения выдавливается обратно в систему под давлением воздуха.

Объем расширительного бака V = (VL x E) / D, где

VL - емкость расширительной системы (емкость котла, всех труб и аккумуляторов тепла, если есть)
Е - коэффициент расширения жидкости, %
D - эффективность мембранного расширительного бака

При упрощенном расчёте можно воспользоваться формулой V = VL*10% при использовании воды, в качестве теплоносителя и формулой  V = VL*20% при теплоносителе - растворы гликоля.

Рекомендации по установке баков:

Подключение мембранного бака должно производиться только после промывания системы.
Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий.
Мембранный бак должен быть смонтирован в отапливаемом помещении, чтобы не допускать замерзания воды в нем.
Диаметр соединительного трубопровода должен соответствовать диаметру напорного патрубка насоса, что позволит избежать лишних гидравлических потерь по длине трубопровода.
Мембранный бак должен монтироваться на ровной поверхности и как можно ближе к реле давления.
Перед пуском (в случае монтажа системы водоснабжения с поверхностным самовсасывающим насосом) залить установку водой, затем открыть самый дальний кран и включить установку, чтобы удалить из системы весь воздух.
Бак рекомендуется устанавливать так, чтобы жидкость в бак поступала сверху вниз (для баков объемом до 200л). Это гарантирует отсутствие воздуха внутри мембраны.
Мембранный бак для системы отопления должен быть смонтирован в точке минимального расчетного давления в системе.
Перед монтажом мембранного бака необходимо проверить манометром давление в воздушной полости, которое должно соответствовать соответствовать заводским параметрам. Если по расчету требуется изменить заводскую установку давления в газовой подушке бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
На трубопроводе, соединяющем бак для систем отопления с магистралью, не допускается установка запорной арматуры.
